Hoge Resolutie Magnetische Meter, de Digitale Output van de Drie Asmagnetometer RS232 RS485

Hoge Resolutie Magnetische Meter Drie Sensor van het de Outputmagnetische veld van de Asmagnetometer RS232 RS485 de Digitale

▶HOOFDeigenschap

• Hoge Nauwkeurigheid meer dan gauss ±1, <0>

• Waaier van gauss ±2, <70>

• Drie As (X, Y, Z) Digitale Output

• 10 tot 154 Steekproeven per Verkiesbare Seconde,

• Rs-232 of rs-485 Periodieke Gegevensinterfaces

• De Bijlageopties van PCB of van het Aluminium

• 6-15 Interface van de voltgelijkstroom de Niet geregelde Voeding

▶TOEPASSING • Houdingsverwijzing

• Het omringen & Navigatie

• Verkeer en Voertuigopsporing

• Anomalieopsporing

• Laboratoriuminstrumentatie

• Veiligheidssysteem

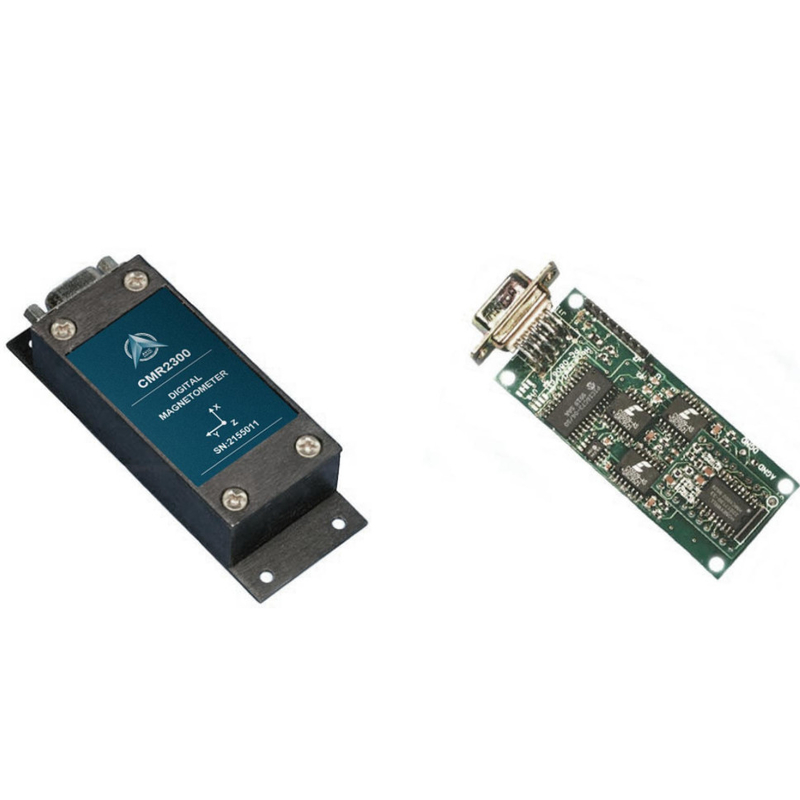

▶De PRODUCTIE AVIC CMR2300 is een three-axis slimme digitale magnetometer om de sterkte en de richting van een inherent magnetisch veld te ontdekken. Drie van magneto-resistive sensoren van AVIC zijn georiënteerd in orthogonal richtingen om de vectorcomponenten van X, van Y en van Z van een magnetisch veld te meten. Deze sensoroutput wordt omgezet in digitale waarden met 16 bits gebruikend een interne delta-sigmaa/d convertor. Een EEPROM aan boord slaat de configuratie van de magnetometer voor verenigbare verrichting op. De gegevensoutput is periodieke full-duplex rs-232 of half-duplex rs-485 met 9600 of 19.200 datasnelheden. Een rs-232 development kitversie is beschikbaar die een programma van de vensters compatibele manifestatie, een interfacekabel, AC adapter, en het dragen geval omvat.

Specificatie

PCB-afmeting en PINOUT

Het OPDRACHT GEVEN van tot INFORMATIOIN die tot aantal opdracht geven:

Producten CMR2300-D00-232: PCB slechts (Geen Bijlage), rs-232 I/O

CMR2300-D00-485: PCB slechts (Geen Bijlage), rs-485 I/O

CMR2300-D20-232: Gelijk-basisbijlage, rs-232 I/O

CMR2300-D20-485: Gelijk-basisbijlage, rs-485 I/O

CMR2300-D21-232: Uit:breiden-basisbijlage, rs-232 I/O

CMR2300-D21-485: Uit:breiden-basisbijlage, rs-485 I/O

Cmr2300-d20-232-MANIFESTATIE: Demo Kit, gelijk-Basisbijlage, rs-232 I/O

Cmr2300-d21-232-MANIFESTATIE: Demo Kit, uit:breiden-Basisbijlage, rs-232 I
