Drie As Slimme Digitale Magnetometer voor de Inherente Richting van de Magnetisch veldsterkte

een three-axis slimme digitale magnetometer ontdekt de sterkte en de richting van een inherent magnetisch veld

PRODUCTIE

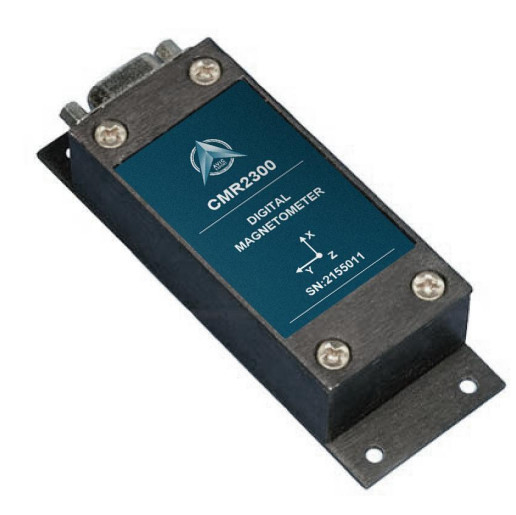

AVIC CMR2300 is een three-axis slimme digitale magnetometer om de sterkte en de richting van een inherent magnetisch veld te ontdekken. Drie van magneto-resistive sensoren van AVIC zijn georiënteerd in orthogonal richtingen om de vectorcomponenten van X, van Y en van Z van een magnetisch veld te meten. Deze sensoroutput wordt omgezet in digitale waarden met 16 bits gebruikend een interne delta-sigmaa/d convertor. Een EEPROM aan boord slaat de configuratie van de magnetometer voor verenigbare verrichting op. De gegevensoutput is periodieke full-duplex rs-232 of half-duplex rs-485 met 9600 of 19.200 datasnelheden. Een rs-232 development kitversie is beschikbaar die een programma van de vensters compatibele manifestatie, een interfacekabel, AC adapter, en het dragen geval omvat.

▶HOOFDeigenschap

• Hoge Nauwkeurigheid meer dan gauss ±1, <0>

• Waaier van gauss ±2, <70>

• Drie As (X, Y, Z) Digitale Output

• 10 tot 154 Steekproeven per Verkiesbare Seconde,

• Rs-232 of rs-485 Periodieke Gegevensinterfaces

• De Bijlageopties van PCB of van het Aluminium

• 6-15 Interface van de voltgelijkstroom de Niet geregelde Voeding

▶TOEPASSING • Houdingsverwijzing

• Het omringen & Navigatie

• Verkeer en Voertuigopsporing

• Anomalieopsporing

• Laboratoriuminstrumentatie

• Veiligheidssysteem

PCB-afmeting en PINOUT

Het OPDRACHT GEVEN van tot INFORMATIOIN die tot aantal opdracht geven:

Producten CMR2300-D00-232: PCB slechts (Geen Bijlage), rs-232 I/O

CMR2300-D00-485: PCB slechts (Geen Bijlage), rs-485 I/O

CMR2300-D20-232: Gelijk-basisbijlage, rs-232 I/O

CMR2300-D20-485: Gelijk-basisbijlage, rs-485 I/O

CMR2300-D21-232: Uit:breiden-basisbijlage, rs-232 I/O

CMR2300-D21-485: Uit:breiden-basisbijlage, rs-485 I/O

Cmr2300-d20-232-MANIFESTATIE: Demo Kit, gelijk-Basisbijlage, rs-232 I/O

Cmr2300-d21-232-MANIFESTATIE: Demo Kit, uit:breiden-Basisbijlage, rs-232 I
