De versnellingsmeter van de kwartsbuiging

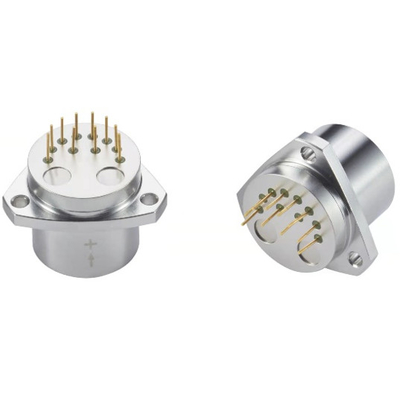

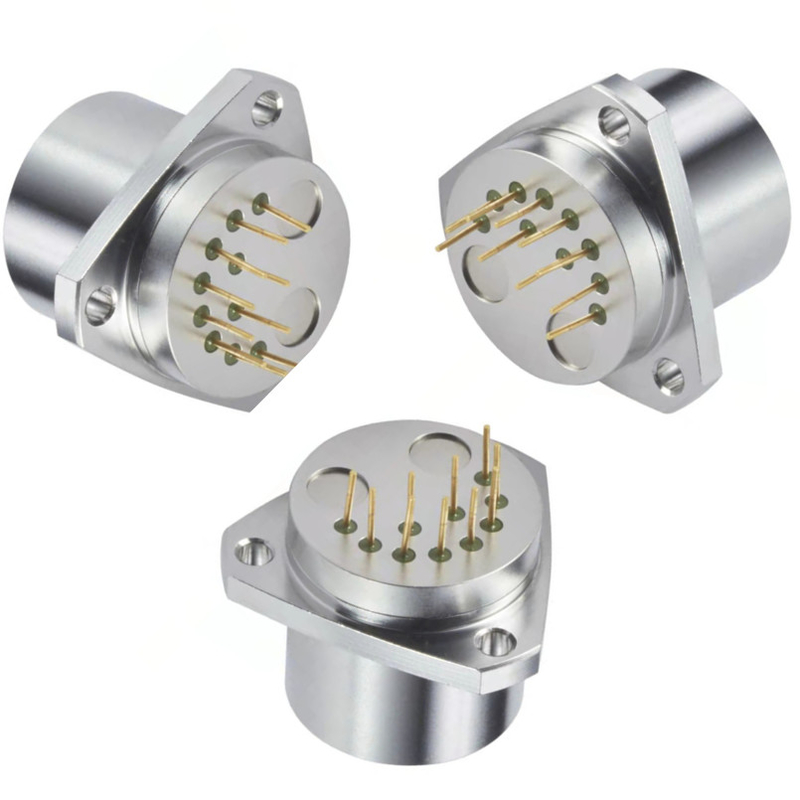

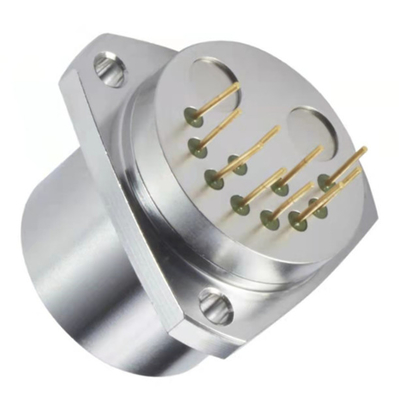

De hoge Versnellingsmeter van het Waaier70g Unieke Flexibele Kwarts met Temperatuursensor

Merknaam:	Firepower
Modelnummer:	JB2-02
MOQ:	1
Prijs:	600~1190
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	500/month

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Bereik:

±70g

Resolutie:

5 μg

Bias k0/k1:

≤ ± 1 mg

Schaalfactor kl:

0.8~1.5 mA/g

Bias afwijking Sigma k0 (1σ, één maand):

≤20 μg

Kracht:

±12~±15V

Verpakking Details:

spons/doos

Levering vermogen:

500/month

Markeren:

70g kwartsversnellingsmeter

Kwartsversnellingsmeter met Temperatuursensor

Hoge de Buigingsversnellingsmeter van het Waaierkwarts

Productbeschrijving

Unieke flexibele kwartsversneller met temperatuursensor

Belangrijkste specificaties

Bereik	± 70 g
Resolutie	5 μg
Bias k0/k1	≤ ± 1 mg
Schaalfactor kl	00,8 tot 1,5 mA/g
Bias drift Sigma k0 (1σ, één maand)	≤ 20 μg
Kracht	±12~±15V

Productoverzicht

De JB2-versnellingsmeterfamilie maakt gebruik van unieke, flexibele kwartssensoren voor versnellingsmeting op grote afstand (70 g) in ruimtevaartomgevingen.Als de overheersende sensor in China's commerciële en militaire vliegtuigen band-down traagheidsnavigatiesystemen, biedt het een uitzonderlijke herhaalbaarheid en betrouwbaarheid op lange termijn.

Met een gepatenteerd Q-flex® geëtst kwarts-flexure seismisch systeem met amorfe kwarts-proof-massa structuur, biedt de JB2 uitstekende bias, schaalfactor en as uitlijning herhaalbaarheid.De integrale elektronica produceert een versnellingsproportionele uitgangsstroom voor zowel statische als dynamische metingen, omgezet in spanning via door de klant geleverde belastingweerstanden.

De optionele interne temperatuursensor zorgt voor dramatische prestatieverbeteringen door middel van temperatuurcompensatiealgoritmen voor vooroordelen, schaalfactoren en asverstelingen.

Belangrijkste kenmerken

Uitstekende prestaties voor herhaalbaarheid bij het inschakelen
milieuvriendelijk ontwerp
Analoog uitgangssignaal
Veldverstelbaar bereik
Optioneel interne temperatuursensor voor thermische compensatie
Hoog meetbereik (70 g)

Performance-kenmerken

- Nee, dat is niet waar.	Parameter	JB2-01	JB2-02
1	Meetbereik	± 70 g	± 70 g
2	Drempelwaarde	5 μg	5 μg
3	Afwijkingswaarde k0/k1	≤ ± 3 mg	≤ ± 5 mg
4	Schaalfactor k1	1.3±0,2 mA/g	1.3±0,2 mA/g
5	Niet-lineaire coëfficiënt van tweede orde K2	≤ ± 20 μg/g2	≤ ± 30 μg/g2
6	0g 4 h korte termijn stabiliteit	≤ 10 μg	≤ 20 μg
7	1g 4 uur korte termijn stabiliteit	≤ 10 ppm	≤ 20 ppm
8	Afwijkingswaarde omvattende herhaalbaarheid σk0 (1σ,1 maand)	≤ 10 μg	≤ 30 μg
9	Scale factor comprehensive repeatability σk1/k1 (1σ,1 maand)	≤ 15 ppm	≤ 30 ppm
10	Niet-lineaire coëfficiënt omvattende herhaalbaarheid σk2/k1 (1σ,1 maand)	≤ ± 10 μg/g2	≤ ± 20 μg/g2
11	Temperatuurcoëfficiënt voor de afwijking	≤ ± 20 μg/°C	≤ ± 30 μg/°C
12	Temperatuurcoëfficiënt van de schaalfactor	≤ ± 20 ppm/°C	≤ ± 30 ppm/°C
13	Geluid (monsternameweerstand 840Ω)	≤ 5mv	≤ 8,4 mv
14	Natuurlijke frequentie	400 tot 800 Hz	400 tot 800 Hz
15	Bandbreedte	800 tot 2500 Hz	800 tot 2500 Hz
16	Vibratie	5g ((20-2000Hz)	5g ((20-2000Hz)
17	Schok	100 g,5 ms,1/2sin	100 g,5 ms,1/2sin
18	Werktemperatuurbereik	-40-+85°C	-40-+85°C
19	Bergingstemperatuurbereik	-60-+120°C	-60-+120°C
20	Kracht	±12~±15V	±12~±15V
21	Huidig verbruik	≤ ± 20mA	≤ ± 20mA
22	Temperatuursensor	Ja en Nee twee soorten	Ja en Nee twee soorten
23	Grootte	F25.4x30 mm	F25.4x30 mm
24	Gewicht	≤ 80 g	≤ 80 g

Typische toepassingen

Boren en hellingsmeting
Aeronautics en Astronautics
Instrumenten en uitrusting

Configuratiedetails

Opmerking: de temperatuursensor is AD590. punt 10 is de high power verbinding, terwijl punt 9 de low power verbinding is.Punten 9 en power ground maken gebruik van één platina weerstand met een waarde van 1K en een thermische coëfficiënt van minder dan 5 ppm.

Download Configuratietekening en interface specificaties
