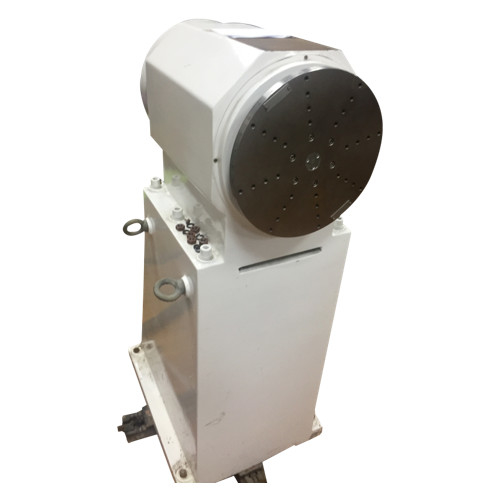

Enige de Asdraaischijf 10kg van de traagheidsnavigatietest met Thermische Kamer

automatische INS simuleert en test draaischijf, traagheidsnavigatieproefbank met thermische kamer

Hoofd technische indicatoren

1. Lijstbovenkant van mechanisch lijstlichaam

①Het materiaal van de lijstbovenkant: roestvrij staal

②Maximumladingsgewicht van lijstbovenkant: 30 Kg

③Lijstgrootte: Φ 320mm

④Vlakheid van lijst: 0,02 mm

⑤Eind van het gezicht van het lijsteind: 0.05mm

⑥Opzettend schroefgat op de lijst: 25 mm (radiale vorm, 5 gelijk verdeelde gaten× 8 lijnen)

⑦Magnetische stroomlekkage: minder dan 1mT

2. Omwentelingsnauwkeurigheid van het shafting: ± 3 ″

3. Hoekige positiewaaier: 0,0000 ° ~ ± 359.9999 °

4. Hoekige positienauwkeurigheid: ± 3 ″

5. Hoekige resolutie 0.0001 °

6. Hoekige tariefwaaier 0,001 °/s ~ 1000 °/s

7. Hoekige tariefnauwkeurigheid en tariefstabiliteit

①ω < 1="">-3 (1 gemiddelde °)

②1 °/s <>-4 (10 gemiddelde °)

③10 °/s <>-5 (360 gemiddelde °)

8. Hoekige versnellingswaaier: 1 °/s2~ 100 °/s2 (aanvankelijk gebrek: 10 °/s)

9. Maximum hoekige versnelling 300 °/s2

10. Schommelingswaaier: 0 ° ~ ± 45 °

11. Schommelingscyclus: de jaren '20 ~ van 2S

12. Bandbreedte van controlesysteem: 10Hz (- 3dB)

13. Betrouwbaarheid

①Ononderbroken werktijd: 48h

②Beteken tijd tussen mislukkingen 2000h

14. De misstapring keurt 30 lijnen, met inbegrip van 2A/20-lijnen (het verdraaide paar beschermde draad) en 3A/10-lijnen (unshielded draad) goed.

15. (Facultatief) de doossysteem van de temperatuurcontrole

①De grootte van werkende holte zal niet minder dan W500mm × H500mm × D500mm zijn

②De waaier van de temperatuurcontrole: -45 ℃ ~ 85 ℃

③De nauwkeurigheid van de temperatuurcontrole: ± 1 ℃

④Het verwarmen en het koelen tarief: ± 2 ℃/min (gemiddelde in het gehele proces)

16. De draaischijfcomputer heeft de capaciteit om de gegevens op te slaan met betrekking tot de verrichting van de draaischijf, zoals tijd, draaischijfpositie en hoekig tarief, en heeft de capaciteit aan output gegevens in realtime door de seriële poort. De outputfrequentie is ≥ 5Hz. Geschikt om de verrichting van de draaischijf en de temperatuur door een externe computer (door een seriële poort) te controleren. Communicatie protocol: RS232 9.6Kbs. Het achterpaneel van de elektrische controledoos wordt voorzien van een standaard periodieke interface van RS232.
