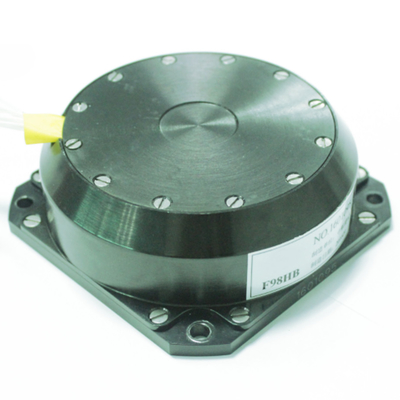

1-assige gyro-optische glasvezel-gyro-sensor inertiële hoekfrequentie-sensor op basis van het Sagnac-principe

Merknaam:	avic
Modelnummer:	F98
MOQ:	1
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	50/month

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Maximum hoekig tarief:

400°/s

schaalfactor:

1650000× (1±10%)

Het niet lineair zijn van de schaalfactor:

≤20PPM

bias stabiliteit:

<0>

Willekeurige gang:

≤0.003deg/s

Drempelwaarde:

≤0.02°/h

Verpakking Details:

sponge+ doos

Levering vermogen:

50/month

Productbeschrijving

1-assige gyro-optische glasvezel-gyro-sensor inertiële hoekfrequentie-sensor op basis van het Sagnac-principe

Beschrijvingen

Dit product is een inertiële hoekfrequentiesensor op basis van het Sagnac-principe, die wordt gebruikt om de hoekfrequentiebeweging van de drager rond de gevoelige as van het product te meten.Dit product met glasvezel ring voor hoekfrequentie sensing unit, op basis van het detectiecircuit met gesloten lus, het faseverschil veroorzaakt door de gevoelige hoekfrequentie van de glasvezelring, verandering in signaalintensiteit door interferentie,detectie circuit veranderen van de intensiteit signaal in spanningssignaal, en het signaal wordt gedetecteerd door de modulatie en demodulatie,Dan feedback signaal terug naar het optische pad, om de gesloten lus controle te realiseren.

Dit product is een traagheidssensor bestaande uit een optisch systeem en een bijbehorend voedings- en gegevensverwerkingscircuit, dat inkrementele informatie van een enkele ashoek kan verstrekken.

Dit product wordt voornamelijk gebruikt in traagheidsmeting, nauwkeurig traagheidsnavigatiesysteem en positionerings- en oriëntatie systeem.

Kenmerken

● Volledig vezelontwerp - lange levensduur, kleine verpakkingsgrootte, hoge stabiliteit en meer weerstand tegen storingen.

● Geïntegreerde glasvezelpolarisator - minimaal inzetverlies en hoge uitstervingsgraad, die meer weerstand biedt tegen temperatuur en mechanische schokken, evenals intense trillingen.

● Betrouwbaar, compact en robuust voor alle soorten omgevingen, ideaal voor een breed scala aan toepassingen, zowel op civiele als militaire gebieden.

● QuichLaunch-technologie - minimale activeringstijd zonder externe kalibratie.

● Optimale golflengte - verbetert de gevoeligheid met 50% met dezelfde structuur, grootte en kosten.

● Geluidsisolatie en compressie - vermindert de hoek van de willekeurige wandeling aanzienlijk.

● SelfTrack-technologie - verbetert het gyro-dynamisch bereik

Toepassingen

●UAV/AUV/Helicopter ●Tactische kernwapens

●Integreerd navigatiesysteem ●Inertial platform stabilisatie ●Vehicle navigation

1-assige gyro-optische glasvezel-gyro-sensor inertiële hoekfrequentie-sensor op basis van het Sagnac-principe 0

Performance-kenmerken

- Nee, dat is niet waar.	Parameter						F98-400		Eenheid	Opmerkingen
1	Maximaal hoekvermogen						± 400		°/s
2	Schaalfactor						1650000 × (1±10%)		SP/°/s
3	Niet-lineariteit van de schaalfactor bij kamertemperatuur						≤ 20		ppm	@25°C
4	Herhaalbaarheid van schaalfactoren bij kamertemperatuur						≤ 20		ppm	@25°C
5	Volledige herhaalbaarheid van schaalfactoren temperatuur						≤ 50		ppm	-40°C~+70°C
6	Biasstabiliteit bij kamertemperatuur						≤ 0.02		10s 1σ,°/h	@25°C
7	Biasherhaalbaarheid bij kamertemperatuur						≤ 0.01		1σ,°/h	Bias
8	Biasherhaalbaarheid bij Tull-temperatuur						≤ 0.03		1σ,°/h	-40°C~+70°C
9	Biasstabiliteit bij temperatuurverandering						≤ 0.015		100s 1σ,°/h	0.3°C/min,-40°C~+70°C
10	Willekeurige wandeling						≤ 0.003		- Ik weet het niet.
11	Activatietijd						0		Min.
12	Bijzijnswaarde tijdens trilling/voor trilling/na trilling						≤ 0.05		°/h
13	De waarde van de bias vóór/na de trillingen)						≤ 0.05		°/h
14	Magnetische gevoeligheid						≤ 0.01		°/h/g
15	Drempelwaarde						≤ 0.02		°/h
16	Vibratie	20 Hz ∼ 2000 Hz							Hz/10min
		X	Y		Z.
	Vibratie spectrum
17	Gevolgen	15 g ((3 keer)						Halve sinusgolf/11 ms
		±X		± Y		±Z

Afmetingen

1-assige gyro-optische glasvezel-gyro-sensor inertiële hoekfrequentie-sensor op basis van het Sagnac-principe 1
