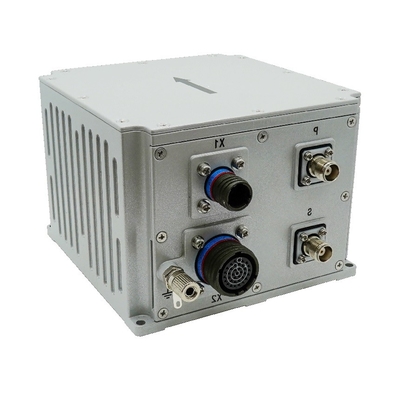

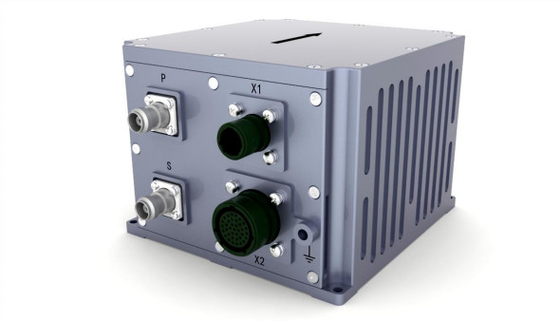

Hoge richtingsnauwkeurigheid 0,1° GNSS geïntegreerd inertisch navigatiesysteem voor maritieme navigatie

Name: Hoge richtingsnauwkeurigheid 0,1° GNSS geïntegreerd inertisch navigatiesysteem voor maritieme navigatie
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500D
Price: 7000 USD
Availability: InStock

Merknaam:	FIREPOWER
Modelnummer:	INS500D
MOQ:	1
Prijs:	7000$
Betalingsvoorwaarden:	L/C, T/T, Western Union
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Nauwkeurigheid van koers:

0.1°

Houding nauwkeurigheid:

00,02° (RMS)

Horizontale snelheidsnauwkeurigheid:

0.1m/s

Gyroscoopwaaier:

±400°/sec

gyro Zero bias-stabiliteit:

≤0,3°/u

Acc-bereik:

± 16 g

Acc Zero Bias Stabiliteit:

≤ 50 ug

Stroombron:

9 tot en met 36 V

gewicht:

≤2kg

Communicatie-interface:

PPS, Event, RS232, RS422, CAN

Verpakking Details:

sponge+box

Levering vermogen:

500/maand

Markeren:

0.1° GNSS geïntegreerd inertisch navigatiesysteem

Inertiële navigatiesysteem voor de zeevaart

Productbeschrijving

Productbeschrijving

Het INS500D glasvezel geïntegreerde navigatiesysteem is een kosteneffectieve oplossing.en een hoogwaardig GNSS-ontvangerDoor middel van multi-sensor fusie en geavanceerde navigatie berekening algoritmen voldoet het aan de eisen voor nauwkeurige meting van houding, richting,en positie-informatie in mobiele metingsystemen met een gemiddelde tot hoge precisie en grootschalige UAV-toepassingen.

Dit systeem ondersteunt twee werkwijzen: de inertiële/satelliet geïntegreerde navigatiemodus en de zuivere inertiële modus.

Inertiële/satelliet geïntegreerde navigatiemodus:
In deze modus maakt de GNSS-ontvanger gebruik van de ontvangen satellietpositierinformatie voor geïntegreerde navigatie.,In het geval van signaalverlies schakelt het over op het uitvoeren van positie-, snelheids- en houdingsgegevens die worden berekend door middel van traagheidsmetingen.Er is ook een kortetermijn cursushoudende functie.Bovendien kan in de geïntegreerde navigatiemodus postverwerkingsinformatie worden verstrekt voor gebruik door postverwerkingssoftware.

Zuivere traagheidsstand:
Zodra de zuivere traagheidsmodus is geïnitieerd (wat betekent dat GPS-fusie niet heeft plaatsgevonden sinds de aanschakeling; als het na de vorige fusie vergrendeling verliest, keert het terug naar de geïntegreerde navigatiemodus),het systeem biedt een nauwkeurige houdingsmetingHet systeem is in staat om in de pure traagheidsmodus statisch noorden te vinden.

Technische parameters

Parameter		Technische indicatoren
Positie nauwkeurigheid	Eén punt (RMS)	1.2m
	RTK ((RMS)	2 cm+1 ppm
	Verlies van vergrendeling nauwkeurigheid (CEP)	10,8 nm/h 2 ‰ D, waarbij D de afgelegde afstand is (optioneel, DVL- of kilometertellercombinatie)
Ruimte (RMS)	Zelf-noord zoeken naar nauwkeurigheid	0.1 ° × sec (Lati), 10 min uitlijning van de stationaire basis; waarbij Lati de breedtegraad aangeeft.
Ruimte (RMS)	Bevestigingsnauwkeurigheid bij vergrendelingverlies	0.1°/h
Gevoel (RMS)	GNSS is geldig	00,02°
Gevoel (RMS)	Bevestigingsnauwkeurigheid bij vergrendelingverlies	00,05°/h
Horizontale snelheidsnauwkeurigheid (RMS)	Eenvoudig punt L1/L2	0.1m/s
Horizontale snelheidsnauwkeurigheid (RMS)	GNSS is ongeldig	2 m/s/h
Frequentie van navigatiegegevens	200 Hz
Gyroscoop	Bereik	400°/s
	Stabiliteit van nul bias	0.3°/h
	Niet-lineariteit van schaalfactoren	50 ppm
	Hoekige willekeurige wandeling	00,02°/ √ uur
Accelerometer	Bereik	16 g
	Stabiliteit van nul bias	50ug5
	Niet-lineariteit van schaalfactoren	100 ppm
	Snelheid willekeurige wandeling	0.01m/s/ √hr
Fysieke afmetingen en elektrische kenmerken	Algemene afmetingen	138.5 mm × 136.5 mm × 102 mm
	Gewicht	2.0 kg (zonder kabel)
	Inlaatspanning	12 ̊36VDC
	Energieverbruik	< 24 W (steady state)
	Bewaarplaats	16G
Milieuaanduidingen	Werktemperatuur	-40°C~+60°C
	Bergingstemperatuur	-45°C~+70°C
	Willekeurige trillingen	6.06g, 20 Hz tot 2000 Hz
	MTBF	3000 uur
Interface kenmerken	PPS, EVENT, RS232, RS422, CAN (optioneel)
	100 m netwerkpoort
	Antenneconnector (TNC)
	Interface van de wielversnellingssensor

Ontwerp van de lijn
