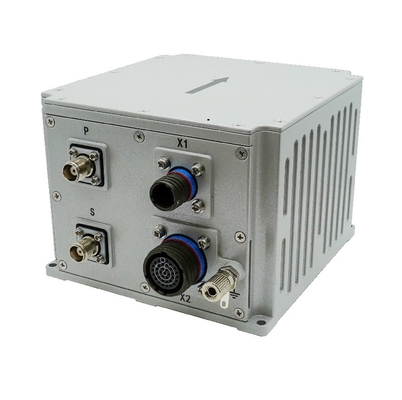

Geïntegreerd inertiële navigatiesysteem GNSS met glasvezel gyroscoop voor landvoertuigen

Name: Geïntegreerd inertiële navigatiesysteem GNSS met glasvezel gyroscoop voor landvoertuigen
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500D
Price: 7000 USD
Availability: InStock

Merknaam:	FIREPOWER
Modelnummer:	INS500D
MOQ:	1
Prijs:	7000$
Betalingsvoorwaarden:	L/C, T/T, Western Union
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Nauwkeurigheid van koers:

0.1°

Houding nauwkeurigheid:

00,02° (RMS)

Horizontale snelheidsnauwkeurigheid:

0.1m/s

Gyroscoopwaaier:

±400°/sec

gyro Zero bias-stabiliteit:

≤0,3°/u

Acc-bereik:

± 16 g

Acc Zero Bias Stabiliteit:

≤ 50 ug

Stroombron:

9 tot en met 36 V

gewicht:

≤2kg

Communicatie-interface:

PPS, Event, RS232, RS422, CAN

Verpakking Details:

sponge+box

Levering vermogen:

500/maand

Markeren:

Inertiële navigatiesysteem voor landvoertuigen

GNSS geïntegreerd traagheidsnavigatiesysteem

Inertiële navigatiesysteem met glasvezel gyroscoop

Productbeschrijving

Productbeschrijving

Het geïntegreerde navigatiesysteem met glasvezel INS500D is gebaseerd op een gesloten cirkel met glasvezel gyroscoop, een versnellingsmeter en een hoogwaardig GNSS-ontvangbord met een hoge kostprestatie.en wordt gerealiseerd door middel van multi-sensor fusie en navigatie berekening algoritme, die voldoet aan de vereisten van nauwkeurige meting van houding, koers en positie-informatie in de toepassingsgebieden van middelgrote en hoge precisie mobiele meetsystemen en grote UAV.

Het systeem heeft een inertiële/satelliet geïntegreerde navigatiemodus en een zuivere inertiemodus.

In de inertiële/satelliet geïntegreerde navigatiemodus kan de door de GNSS-ontvanger ontvangen satellietpositierinformatie worden gebruikt voor geïntegreerde navigatie, en de toonhoogte, rol, koers, positie,snelheid, tijd en andere informatie van de drager kan worden uitgebracht; nadat het signaal is verloren, worden de positie, snelheid en houding berekend door traagheid worden uitgebracht,met een gewicht van niet meer dan 20 kgIn de geïntegreerde navigatiemodus is de koersbewakingsfunctie in korte tijd beschikbaar en de positioneringsnauwkeurigheid op meterniveau in korte tijd beschikbaar.de postverwerkingsinformatie kan worden uitgebracht voor postverwerkingssoftware om te verwerken.

Nadat de zuivere traagheidsmodus is gestart (d.w.z. GPS-fusie is na het inschakelen nog nooit uitgevoerd en als deze na de fusie opnieuw vergrendeld raakt, behoort deze tot de geïntegreerde navigatiemodus),het heeft een nauwkeurige houdingsmeting, kan de toonhoogte en de rolrichting uitvoeren, en de zuivere traagheidsmodus kan het noorden statisch vinden.

Technische parameters

Parameter		Technische indicatoren
Positie nauwkeurigheid	Eén punt (RMS)	1.2m
	RTK(RMS)	2 cm+1 ppm
	Verlies van vergrendeling nauwkeurigheid (CEP)	10,8 nm/h 2 ‰ D, waarbij D de afgelegde afstand is (optioneel, DVL- of kilometertellercombinatie)
Ruimte (RMS)	Zelf-noord zoeken naar nauwkeurigheid	0.1 ° × sec (Lati), 10 min uitlijning van de stationaire basis; waarbij Lati de breedtegraad aangeeft.
Ruimte (RMS)	Bevestigingsnauwkeurigheid bij vergrendelingverlies	0.1°/h
Gevoel (RMS)	GNSS is geldig	00,02°
Gevoel (RMS)	Bevestigingsnauwkeurigheid bij vergrendelingverlies	00,05°/h
Horizontale snelheidsnauwkeurigheid (RMS)	Eenvoudig punt L1/L2	0.1m/s
Horizontale snelheidsnauwkeurigheid (RMS)	GNSS is ongeldig	2 m/s/h
Frequentie van navigatiegegevens	200 Hz
Gyroscoop	Bereik	400°/s
	Stabiliteit van nul bias	0.3°/h
	Niet-lineariteit van schaalfactoren	50 ppm
	Hoekige willekeurige wandeling	00,02°/ √ uur
Accelerometer	Bereik	16 g
	Stabiliteit van nul bias	50ug5
	Niet-lineariteit van schaalfactoren	100 ppm
	Snelheid willekeurige wandeling	0.01m/s/ √hr
Fysieke afmetingen en elektrische kenmerken	Algemene afmetingen	138.5 mm × 136.5 mm × 102 mm
	Gewicht	2.0 kg (zonder kabel)
	Inlaatspanning	12～36VDC
	Energieverbruik	< 24 W (steady state)
	Bewaarplaats	16G
Milieuaanduidingen	Werktemperatuur	-40°C~+60°C
	Bergingstemperatuur	-45°C~+70°C
	Willekeurige trillingen	6.06 g,20 Hz tot 2000 Hz
	MTBF	3000 uur
Interface kenmerken	PPS, EVENT, RS232, RS422, CAN (optioneel)
	100 m netwerkpoort
	Antenneconnector (TNC)
	Interface van de wielversnellingssensor

Ontwerp van de lijn
