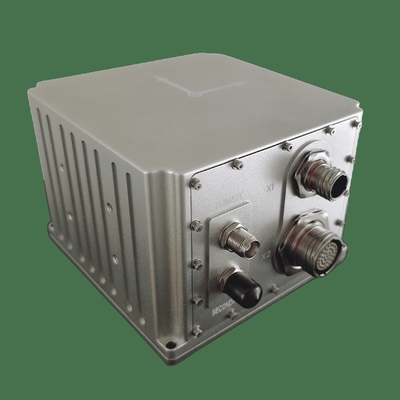

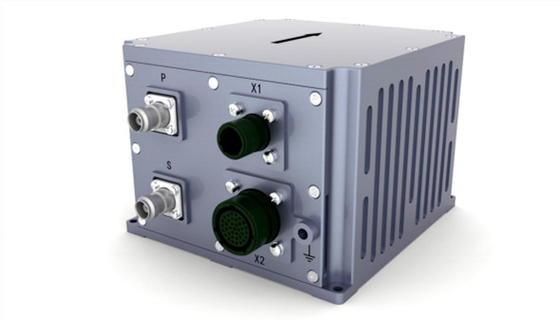

Geïntegreerd navigatiesysteem van hoge precisie met 0,05°/h gyro-zero-bias stabiliteit en 200 Hz navigatiefrequentie

Merknaam:	Firepower
Modelnummer:	INS500D
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Eenvoudige positiebepalingsnauwkeurigheid (RMS):

1.2m

RTK-positioneringsnauwkeurigheid (RMS):

2 cm±1 ppm

Verlies van locatie-nauwkeurigheid (CEP):

100m/10min, 0,5nm/30min, 1,5nm/h, 2‰D

Zelfnavigatiesysteem:

00,05°×sec/Lati

Frequentie van de navigatiegegevens:

200 Herz

Gyroscoopwaaier:

400°/s

Giro-stabiliteit met nul-bias:

00,05°/h

Verpakking Details:

spons en karton

Levering vermogen:

500/maand

Markeren:

200 Hz geïntegreerd navigatiesysteem

0.05°/h geïntegreerd navigatiesysteem

Geïntegreerd navigatiesysteem met hoge precisie

Productbeschrijving

1. Overzicht

Het geïntegreerde navigatiesysteem met glasvezel SNC500D is gebaseerd op de gesloten cirkel glasvezel gyroscoop, versnellingsmeter en high-end GNSS-ontvangplaat met een hoge kostenprestatie,en wordt gerealiseerd door middel van multi-sensor fusie en navigatie berekeningsalgoritme om te voldoen aan de vereisten voor nauwkeurige meting van de houding, richting, positie en andere informatie in de toepassingsgebieden van middelgrote en hoge precisie mobiele meetsystemen en grote UAV.

2. Prestatie-index

Parameter		Technische indicatoren
Positie nauwkeurigheid	Eén punt (RMS)	1.2m
	RTK ((RMS)	2 cm+1 ppm
	Vergrendeling-verliesnauwkeurigheid (CEP)	100m/10min 0.5nm/30min 1.5 nm/h 2 ‰ D, waarbij D de afgelegde afstand is (optioneel, DVL- of kilometertellercombinatie)
Ruimte (RMS)	Zelf-noord zoeken naar nauwkeurigheid	0.05 ° × sec (Lati), 10 min uitlijning van de stationaire basis; waarbij Lati de breedtegraad aangeeft.
Ruimte (RMS)	Bevestigingsnauwkeurigheid bij vergrendelingverlies	0.1°/h
Gevoel (RMS)	GNSS is geldig	00,02°
Gevoel (RMS)	Bevestigingsnauwkeurigheid bij vergrendelingverlies	00,05°/h
Horizontale snelheidsnauwkeurigheid (RMS)	Eén punt L1/L2	0.1m/s
Horizontale snelheidsnauwkeurigheid (RMS)	GNSS is ongeldig	2 m/s/h
Frequentie van navigatiegegevens	200 Hz
Gyroscoop	Bereik	400°/s
	Stabiliteit van nul bias	00,05°/h
	Niet-lineariteit van schaalfactoren	50 ppm
	Hoekige willekeurige wandeling	00,02°/ √ uur
Accelerometer	Bereik	16 g
	Stabiliteit van nul bias	50g
	Niet-lineariteit van schaalfactoren	100 ppm
	Snelheid willekeurige wandeling	0.01m/s/ √hr
Fysieke afmetingen en elektrische kenmerken	Algemene afmetingen	138.5 mm × 136,5 mm × 102 mm
	Gewicht	2.0 kg (zonder kabel)
	Inlaatspanning	12 ̊36VDC
	Energieverbruik	< 24 W (steady state)
	Bewaarplaats	16G
Milieuaanduidingen	Werktemperatuur	-40°C~+60°C
	Bergingstemperatuur	-45°C~+70°C
	Willekeurige trillingen	6.06g, 20 Hz tot 2000 Hz
	MTBF	3000 uur
Interface kenmerken	PPS, EVENT, RS232, RS422, CAN (optioneel)
	100 m netwerkpoort
	Antenneconnector (TNC)
	Interface van de wielversnellingssensor

3. Algemene afmetingen Geïntegreerd navigatiesysteem van hoge precisie met 0,05°/h gyro-zero-bias stabiliteit en 200 Hz navigatiefrequentie 0
