Precision Inertial Navigation System ±500°/s Bereik met glasvezel gyroscoop sensoren RS422 Uitgang

Name: Precision Inertial Navigation System ±500°/s Bereik met glasvezel gyroscoop sensoren RS422 Uitgang
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS200A
Price: 5,000.00 USD
Availability: InStock

Merknaam:	Firepower
Modelnummer:	INS200A
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	L/C, T/T
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Gyroscoopwaaier:

±500°/s

Gyro bias stabiliteit:

≤ 0,04°/h

Versnellingsmeterwaaier:

±20g

Accelerometer Bias Stabiliteit:

≤ 50 ug

Interface:

CAN/RS422/Netwerk

Stroomvoorziening:

18 tot en met 36 V

Gewicht:

≤6KG

Grootte:

178*178*134,5 mm

Bandbreedte:

> 300 Hz

Positie nauwkeurigheid:

≤1.5m

Verpakking Details:

spons/doos

Levering vermogen:

500/maand

Markeren:

rs422 traagheidsnavigatiesysteem

nauwkeurig inertiële navigatiesysteem

Inertiële navigatiesysteem met glasvezel gyroscoop

Productbeschrijving

Precision Inertial Navigation System ±500°/s Bereik met glasvezel gyroscoop sensoren RS422 Uitgang

Productbeschrijving

Het geïntegreerde navigatiesysteem INS200A is voorzien van een ingebouwde MEMS-gyroscoop en een versnellingsmeter met hoge prestaties, die externe GNSS-gegevens kunnen ontvangen.Het realiseren van multi-sensor fusie en geïntegreerde navigatie algoritme, en hebben een kortetermijninertiaal navigatievermogen wanneer GNSS ongeldig is.

Het product heeft een hoge betrouwbaarheid en een sterke aanpasbaarheid op het milieu.
de software, de producten kunnen op grote schaal worden gebruikt op het gebied van tactische en industriële onbemande luchtvaartuigen, onbemande voertuigen, onbemande schepen, geleide bommen voor de luchtvaart, intelligente munitie, raketten,mobiele communicatie, mapping, zoeker en stabiel platform.

Technische parameters

Artikel 1		Indicatoren
Giro kanaal	Meetbereik	-500°/s +500°/s
	Resolutie	≤ 0,01°/h
	Bias residu	-0,02°/h +0,02°/h
	Willekeurige wandeling	≤ 0,007°/√h
	Biasstabiliteit bij kamertemperatuur	≤ 0,04°/h ((1σ, 10s)
	Biasstabiliteit bij volle temperatuur	≤ 0,06°/h ((1σ, 10 s)
	Normale temperatuur Biasherhaalbaarheid	≤ 0,04°/h ((1σ)
	Volledige herhaalbaarheid van de bias temperatuur	≤ 0,06°/h ((1σ)
	Niet-lineariteit van schaalfactoren	≤ 30 ppm
	Herhaalbaarheid door schaalfactoren	≤ 30 ppm ((1σ)
	Gyrostarttijd	≤ 5 s
	Gyrobandbreedte	> 300 Hz
	Installatiefout residu van drie-assen gyroscoop	≤ 10"
Versnelling kanaal	Meetbereik	-20 g +20 g
	Biasstabiliteit bij volle temperatuur	≤ 50 ug ((1 σ)
	Biasherhaalbaarheid bij volle temperatuur	≤ 80ug ((1σ)
	Tel de starttijd op.	≤ 5 s
	Restfout bij installatie van drieassige toevoeging	≤ 10"

Aligneringsnauwkeurigheid
Uitlijning nauwkeurigheid	Noord zoekt tijd.	≤5min
	Herhaalbaarheid van de uitlijning van de richtinghoek	≤ 0,08°/cosL
	Herhaalbaarheid van de toonhoogte	≤ 0,005°
	Herhaalbaarheid van de rolhoek	≤ 0,005°
	Modus noordzoek	Facultatief

Geïntegreerde navigatie nauwkeurigheid (satelliet effectief)
Geïntegreerde nauwkeurigheid van de navigatie	Precies natuurlijk. hoekmeting	≤ 0,06°
	Precies van de toonhoogte hoekmeting	≤ 0,03°

	nauwkeurigheid van de rolhoek	≤ 0,03°


	Snelheidsnauwkeurigheid	≤ 0,03 m/s
	Positie nauwkeurigheid	≤ 1,5 m
	Positie nauwkeurigheid	≤ 2 cm+1 ppm

Inertiële navigatie nauwkeurigheid (ongeldige satelliet)
Geïntegreerde nauwkeurigheid van de navigatie	Naleving van de koershoek	≤ 0,06°/h
	Pitch Angle Holding nauwkeurigheid	≤ 0,03°/h
	Naleving van de voorschriften van punt 6.2.3	≤ 0,03°/h
	Gewone inertiële horizontale positioneringsnauwkeurigheid	≤1,0 zeemijl H ((5h)
	Positiestelling nauwkeurigheid van de geïntegreerde navigatie met de kilometerteller	≤ 0,2% (afstand van meer dan 3 km)

Gedetailleerde foto

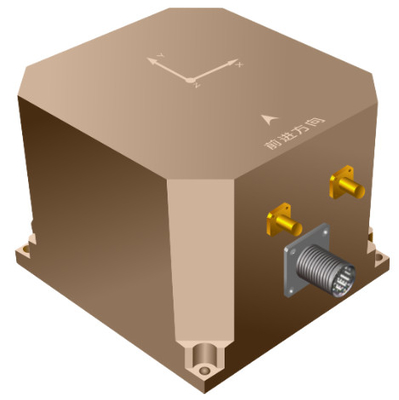

Precision Inertial Navigation System ±500°/s Bereik met glasvezel gyroscoop sensoren RS422 Uitgang 0

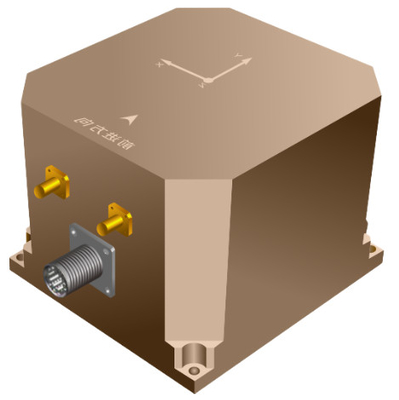

Precision Inertial Navigation System ±500°/s Bereik met glasvezel gyroscoop sensoren RS422 Uitgang 1

Fabrieksfoto

Betaling en verzending

Precision Inertial Navigation System ±500°/s Bereik met glasvezel gyroscoop sensoren RS422 Uitgang 3

Precision Inertial Navigation System ±500°/s Bereik met glasvezel gyroscoop sensoren RS422 Uitgang 4

Precision Inertial Navigation System ±500°/s Bereik met glasvezel gyroscoop sensoren RS422 Uitgang 5
