High-end GNSS-ontvanger MEMS-inertiaal navigatiesysteem voor landmeting en kartografie

Name: High-end GNSS-ontvanger MEMS-inertiaal navigatiesysteem voor landmeting en kartografie
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI300C
Price: 5,000.00 USD
Availability: InStock

Merknaam:	AVIC
Modelnummer:	GI300C
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE ROHS

Productnaam:

MEMS inertiële navigatiesysteem

Houding nauwkeurigheid:

0.02 graden (rms)

Precisie van de richting:

0.1graad (rms)

Gyroscoopwaaier:

±400°/sec

gyro Zero bias-stabiliteit:

≤0,3°/u

Versnellingsmeterwaaier:

±20g

Accelerometer nulbiasstabiliteit:

≤100 µg

Interface:

RS232/RS422/PPS

Energieverbruik:

≤8W

Werktemperatuur:

-40℃~+60℃

Verpakking Details:

spons + karton

Levering vermogen:

500/maand

Markeren:

MEMS inertiële navigatiesysteem

Inertiële navigatiesysteem voor landmetingen

Inertiële navigatiesysteem voor het maken van kaarten

Productbeschrijving

High-end GNSS-ontvanger MEMS-inertiaal navigatiesysteem voor landmeting en kartografie

Productbeschrijving

GI300C is een compact inertiële navigatiesysteem met glasvezel gyroscoop (FOG) en micro-elektromechanische systeem (MEMS) versnellingsmeters,die externe GNSS-accurate tijd- en positioneringsinformatie kan gebruiken voor inertiaal/satelliet geïntegreerde navigatie. Wanneer de externe GNSS-informatie ongeldig is, heeft het traagheidsnavigatiesysteem een hoog vermogen om de nauwkeurigheid van zuivere traagheidsnavigatie te handhaven.

Hoofdtoepassing

Drone
Raket
Mobiele metingen
Detectie en meting van grond, tunnels en andere sporen
Stabiel platform met hoge precisie

Hoofdfunctie

Schudbare basis/bewegende basis-uitlijningsfunctie
Een zelfzuchtig noorden
Buitenaardse GNSS/atmosfeer multi-informatie fusie geïntegreerde navigatie
Langere bewaartijd van de nauwkeurigheid zonder hulp van externe informatie
Ondersteuning van gebruikers om op aanvraag aan te passen

Technische indicatoren

Project	Testomstandigheden	Indicatoren
Positioneringsnauwkeurigheid	Externe GNSS geldig, enkel punt	Beter dan externe satelliet positionering nauwkeurigheid
	Externe GNSS geldig, RTK	Beter dan externe satelliet positionering nauwkeurigheid
	Gewone traagheid in horizontale positie^①	100m/5min ((CEP)
		600m/10min ((CEP)
		2nm/30min ((CEP)
	Vliegsnelheid gecombineerde horizontale houding^②	1nm/30min (CEP)
Precies van de koers	enkelvoudige antenne	0.1°^③
	Dual antenne	0.2 °/L (L = basislengte) (RMS)
	Bezit van post	0.3°/30min ((RMS),1°/h ((RMS)
	Zelf-noord zoeken naar nauwkeurigheid	1° SecL, uitlijning 15min^④
Gevoel nauwkeurigheid	GNSS is geldig	0.02° ((RMS)
Gevoel nauwkeurigheid	Houding van de houding (GNSS-falen)	0.3°/30min ((RMS),1°/h ((RMS)
Snelheidsnauwkeurigheid	GNSS geldig, enkel punt L1/L2	0.1m/s ((RMS)
Giro-bereik	Meetbereik	± 400°/s
Giro-bereik	Stabiliteit van nul bias	≤ 0,3°/h
Accelerometer	Meetbereik	± 20 g
Accelerometer	Stabiliteit van nul bias	≤ 100 μg
Fysieke afmetingen en elektrische kenmerken	Spanning	9-36V gelijkstroom
	Energieverbruik	≤ 8W
	Interface	2-kanaals RS232, 1-kanaals RS422, 1-kanaals PPS (niveau lVTTL/422)
	Grootte	111 mm × 72 mm × 43 mm (L, W, H)
	Gewicht	≤ 450 g
Omgevingskenmerken	Werktemperatuur	-40°C~+60°C
	Bergingstemperatuur	-45°C~+70°C
	Vibratie	5 ~ 2000Hz, 6,06 G (met schokdemper)
	Gevolgen	30 g, 11 ms (met schok)
	Levensduur	> 15 jaar
	Continu werktijd	> 24 uur
Opmerking:
1 De uitlijning is geldig;
2 Voor gebruik in de lucht is er een draaimanovering voorafgaand aan de snelheidscombinatie, waarbij bij de test de vliegsnelheid van 150 km/h als voorbeeld wordt genomen;
3 Voorwaarden aan boord moeten mobiel zijn;
4 Twee-positie uitlijning, het koersverschil tussen de twee posities is groter dan 90 graden

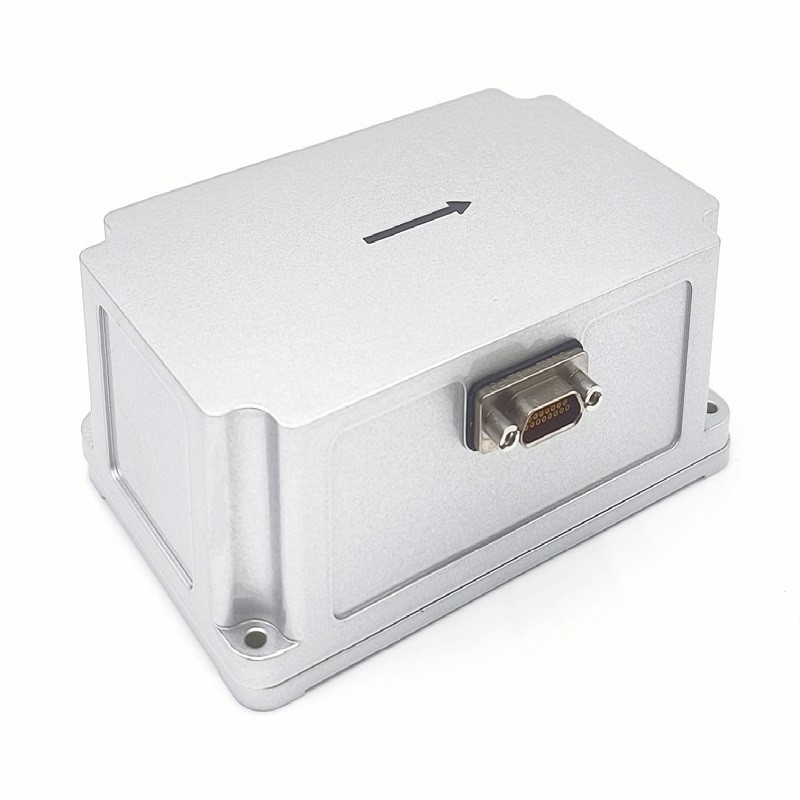

Productstructuur

L111mm x W72mm x H42.8mm ((L x W x H))

High-end GNSS-ontvanger MEMS-inertiaal navigatiesysteem voor landmeting en kartografie 1
