Geïntegreerd navigatiesysteem met MEMS en satellietnavigatietechnologie

Name: Geïntegreerd navigatiesysteem met MEMS en satellietnavigatietechnologie
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI100E-A0-DGI
Price: 5,000.00 USD
Availability: InStock

Merknaam:	Firepower
Modelnummer:	GI100E-A0-DGI
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE ROHS

Productnaam:

Geïntegreerd navigatiesysteem met versnellingsmeter

Koersnauwkeurigheid:

0.1graad (rms)

Houding nauwkeurigheid:

0.1graad (rms)

Horizontale snelheidsnauwkeurigheid:

0.1m/s

Giro-bereik:

±500°/s

Giro nul bias stabiliteit:

4°/h

Versnellingsmeterwaaier:

± 16 g

accelerometer Zero bias-stabiliteit:

0.2 mg

Communicatie-interface:

RS-422/RS-232

Gewicht:

≤150g

Verpakking Details:

spons + karton

Levering vermogen:

500/maand

Markeren:

Geïntegreerd navigatiesysteem met hoge koersnauwkeurigheid

Geïntegreerd navigatiesysteem voor satellietnavigatie

MEMS geïntegreerd navigatiesysteem

Productbeschrijving

Geïntegreerd navigatiesysteem met MEMS en satellietnavigatietechnologie

Productbeschrijving

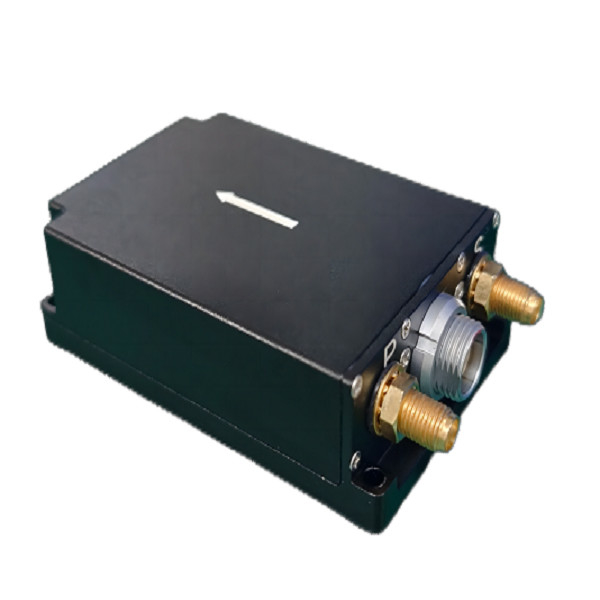

Het geïntegreerde navigatiesysteem GI100E-A0-DGI is voorzien van een ingebouwde MEMS-gyroscoop en een versnellingsmeter met hoge prestaties, die interne GNSS-gegevens kunnen ontvangen,het realiseren van multi-sensor fusie en geïntegreerde navigatie oplossing algoritme, en hebben een kortetermijninertiaal navigatievermogen wanneer GNSS niet geldig is.

Het product heeft een hoge betrouwbaarheid en een sterke aanpassingsvermogen voor het milieu.de producten kunnen op grote schaal worden gebruikt op het gebied van tactische en industriële onbemande luchtvaartuigen, onbemande voertuigen, onbemande schepen, geleide bommen, intelligente munitie, raketten, mobiele communicatie, kartografie, zoeker en stabiel platform.

Technische indicatoren

Project		Metrische parameters (RMS)	Opmerking
Precies van de koers	GNSS geldig^①	0.1°
Precies van de koers	Koersbehoud	0.2°/min	GNSS-fout
Gevoel nauwkeurigheid	GNSS is geldig	0.1°	Eenvoudig punt L1/L2, RTK
Gevoel nauwkeurigheid	Houding van de houding	0.2°/min	GNSS-fout
Positioneringsnauwkeurigheid	Horizontaal, GNSS geldig; RTK	1.5m;1cm+1ppm	Eén punt L1/L2; differentieel
	Hoogte, GNSS geldig; RTK	2.5m;2cm+1ppm	Eén punt L1/L2; differentieel
	Positionering, GNSS-fout	20 m	Ontsloten voor 60s.
Horizontale snelheidsnauwkeurigheid	GNSS is geldig	0.1m/s	Eenvoudig punt L1/L2, RTK
Gyroscoop	Meetbereik	± 500°/s
Gyroscoop	Stabiliteit van nul bias	4°/h	Allan-variantie
Accelerometer	Meetbereik	± 16 g	Aanpasbaar 200 G
Accelerometer	Stabiliteit van nul bias	0.2 mg	Allan-variantie
Satellietkaart	Koelstarten	< 30 seconden	Open omgeving
	Warm starten	Vijf seconden.	Open omgeving
	Type ontvanger	BDS B1I/B2I/B3I
		GPS L1C/A/L2P (Y)/L2C/L5
		GLONASS G1/G2
		Galileo E1/E5a/E5b
		QZSS L1/L2/L5
Communicatie-interface	RS232	Route 2
Communicatie-interface	RS422	Route 1
Elektrische kenmerken	Spanning	9~36VDC
	Energieverbruik	≤ 3W
	Ripple	100 mV	P-P
Structurele kenmerken	Grootte	80 mm × 53 mm × 23 mm
Structurele kenmerken	Gewicht	≤ 150 g
Gebruiksomgeving	Werktemperatuur	-40°C~+60°C
	Bergingstemperatuur	-45°C~+65°C
	Vibratie	20 tot en met 2000 Hz,6.06 g
	Gevolgen	30 g, 11 ms
	Grade van bescherming	IP65
Betrouwbaarheid	MTBF	30000 uur
	Levensduur	> 15 jaar
	Continu werktijd	> 24 uur

Hoofdkenmerken

Het geïntegreerde navigatiesysteem kan geïntegreerde navigatie uitvoeren door gebruik te maken van de intern ontvangen satellietnavigatie-informatie en de toonhoogte, rol, koers, positie, snelheid,tijd en andere informatie van de vervoerderNa het verliezen van het satellietsignaal geeft het de positie-, snelheids- en houdingsinformatie van de traagheidsoplossing uit en heeft het een bepaalde onderhoudsfunctie voor de nauwkeurigheid van de navigatie in korte tijd.

Afmetingen van het product

Geïntegreerd navigatiesysteem met MEMS en satellietnavigatietechnologie 0

L80mm x W53mm x H23mm(L x W x H)

Geïntegreerd navigatiesysteem met MEMS en satellietnavigatietechnologie 1
