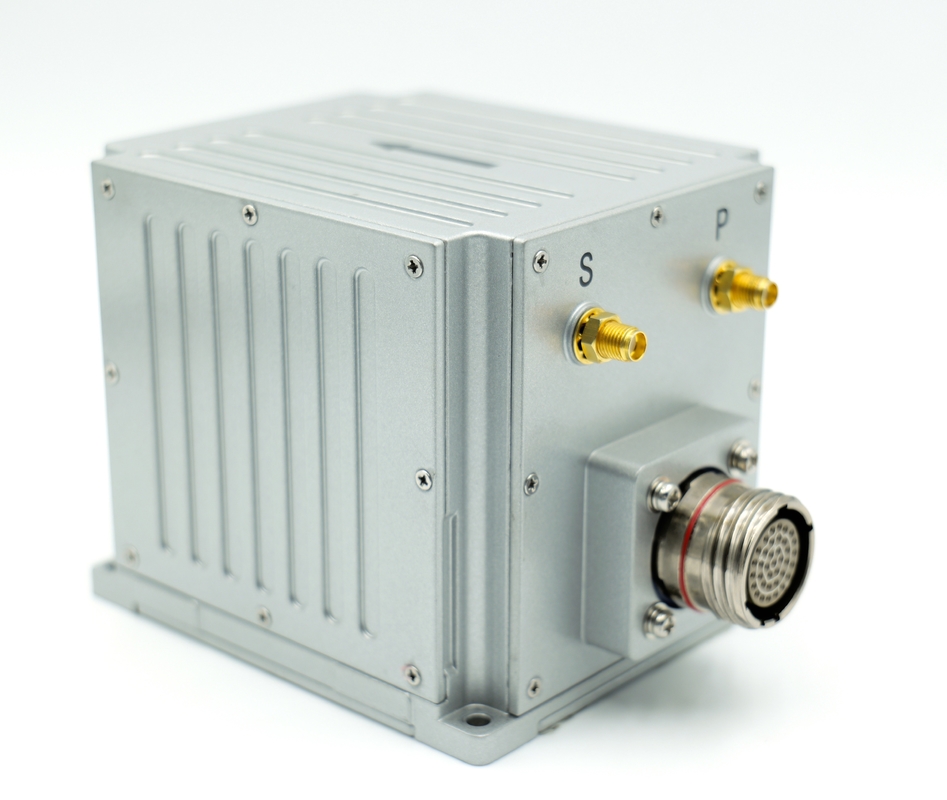

High-Performance Inertial Navigation System voor nauwkeurige houdingsmeting

Merknaam:	Firepower
Modelnummer:	GI600B0
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE ROHS

Naam van het product:

Geïntegreerd navigatiesysteem met GPS

Koersnauwkeurigheid:

0,2 °

Houding nauwkeurigheid:

0.05° ((RMS)

Gyroscoopwaaier:

±400°/sec

gyro Zero bias-stabiliteit:

≤0,3°/u

Versnellingsmeterwaaier:

± 16 g

accelerometer Zero bias-stabiliteit:

≤100 µg

Grootte:

110 mm × 94 mm × 94 mm (L, W, H)

Interface:

2-kanaals RS232, 1-kanaals RS422, 1-kanaals PPS (LVTTL/422-niveau)

Werktemperatuur:

-40°C+65°C

Verpakking Details:

spons + karton

Levering vermogen:

500/maand

Markeren:

High Performance Inertial Navigation System

Precise Attitude Measurement Inertial Navigation System

Productbeschrijving

High-Performance Inertial Navigation System voor nauwkeurige houdingsmeting

Productbeschrijving

Het GI600A-B0 geïntegreerde navigatiesysteem is een compact dubbel-assig roterend geïntegreerd navigatiesysteem.het voldoet aan de vereisten voor een nauwkeurige houdingsmeting, richting, positie en andere informatie in de toepassingsgebieden van mobiele meetsystemen met middelgrote en hoge precisie, grote onbemande luchtvaartuigen enz.

Hoofdfuncties

Het systeem heeft een inertiële/satelliet geïntegreerde navigatiemodus en een zuivere inertiemodus.

In de inertiële/satelliet geïntegreerde navigatiemodus kan de door de GNSS-ontvanger ontvangen satellietpositierinformatie worden gebruikt voor geïntegreerde navigatie, en de toonhoogte, rol, koers, positie,snelheid, tijd en andere informatie van de drager kunnen worden uitgebracht; nadat het signaal is verloren, worden de positie, snelheid en houding berekend door traagheid uitgebracht,met een gewicht van niet meer dan 20 kg, de koersbewakingsfunctie is in korte tijd beschikbaar en de positioneringsnauwkeurigheid op meterniveau is in korte tijd beschikbaar.

Nadat de zuivere traagheidsmodus is gestart (d.w.z. GPS-fusie is na het inschakelen nog nooit uitgevoerd en als deze na de fusie opnieuw vergrendeld raakt, behoort deze tot de geïntegreerde navigatiemodus),het heeft een nauwkeurige houdingsmeting, kan de toonhoogte en de rolrichting uitvoeren, en de zuivere traagheidsmodus kan het noorden statisch vinden.

Prestatie-index

Project	Testomstandigheden	Indicatoren
Positioneringsnauwkeurigheid	GNSS geldig, enkel punt	Beter dan satelliet positionering nauwkeurigheid
	GNSS geldig, RTK	Beter dan satelliet positionering nauwkeurigheid
	Gezonde traagheid horizontale positioneringshouding 1	4nm/60min ((CEP)
		1nm/30min ((CEP)
		200m/6min ((CEP)
Precies van de koers	Dual antenne	0.2 °/L (RMS)
	Bezit van post	0.05°/30min ((RMS),0.1°/h ((RMS) 1
	Zelf-noord zoeken naar nauwkeurigheid	0.3 ° SecL, uitlijning 15 min.
Gevoel nauwkeurigheid	GNSS is geldig	0.05° ((RMS)
Gevoel nauwkeurigheid	Houding van de houding (GNSS-falen)	0.05°/30min ((RMS),0.1°/h ((RMS) 1
Gyroscoop	Meetbereik	± 400°/s
Gyroscoop	Stabiliteit van nul bias	≤ 0,3°/h2
Accelerometer	Meetbereik	± 16 g
Accelerometer	Stabiliteit van nul bias	≤ 100 μg2
Fysieke afmetingen en elektrische kenmerken	Spanning	10-36V gelijkstroom
	Energieverbruik	≤ 9W
	Interface	PPS met twee routes RS232, één routes RS422, één routes (LVTTL/422-niveau)
	Grootte	110 mm × 94 mm × 94 mm (L, W, H)
	Gewicht	≤ 1 kg
Omgevingskenmerken	Werktemperatuur	-40°C+65°C
	Bergingstemperatuur	-45°C+70°C
	Vibratie	20 tot en met 2000 Hz,6.06g3
	Gevolgen	30 g, 11 ms3
	Levensduur	> 15 jaar
	Continu werktijd	> 24 uur
Opmerking:
De uitlijning is geldig; 10 s gemiddeld; met schokdemper

Afmetingen
High-Performance Inertial Navigation System voor nauwkeurige houdingsmeting 0

L110,0 mm x W94,0 mm x H94,0 mm ((L x W x H))
