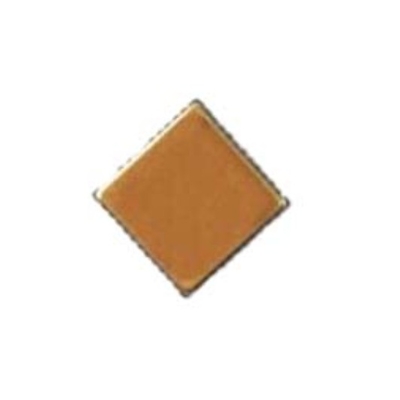

High Precision Fiber Optic Gyro Sensing voor aangepaste MEMS Gyro Chips MGZ Serie

High Precision Fiber Optic Gyro Sensing voor aangepaste MEMS Gyro Chips MGZ Serie

Merknaam: Firepower
Modelnummer: MGC500-P3
MOQ: 1
Prijs: Onderhandelbaar
Betalingsvoorwaarden: T/T
Toeleveringsvermogen: 500/maand
Gedetailleerde informatie
Plaats van herkomst:
China
Productnaam:
GYRO-chip
Bereik:
500 dps
Bias @ 25°C:
45dph
Biasstabiliteit (10 s glad maken):
3.0dph
Schaalfactor:
11185 lsb/deg/s
Hoek willekeurige gang:
00,08°/√h
Bandbreedte:
≥ 100 Hz
Verpakking Details:
sponge+box
Levering vermogen:
500/maand
Markeren:

Op maat gemaakte MEMS-optische giroscoop

,

hoogprecieze glasvezel-gyro

,

MGZ Serie Glasvezel Gyro

Productbeschrijving

High Precision Fiber Optic Gyro Sensing voor aangepaste MEMS Gyro Chips MGZ Serie



PCB-ontwerp:

De ontkoppelingscondensatoren voor pinnen VCP, VREF, VBUF en VREG moeten zo dicht mogelijk bij de pinnen worden geplaatst en de gelijkwaardige weerstand van de sporen moet worden beperkt.De andere uiteinden van de ontkoppelingscondensatoren voor VREFDe afkoppelingscondensatoren voor VCC en VIO worden ook dicht bij de overeenkomstige pinnen geplaatst.Wanneer VCC normaal werktDe totale stroom zal ongeveer 35 mA bedragen, wat een breed PCB-spoor vereist om de spanningsstabiliteit te waarborgen. De onderdelen vinden om gebieden van stressconcentratie te vermijdenHet is noodzakelijk om grote warmteafvoerende elementen en gebieden met mechanisch externe contact, extrusie en trek te vermijden.evenals gebieden waar plaatsschroeven tijdens de totale installatie gevoelig zijn voor vervorming.

High Precision Fiber Optic Gyro Sensing voor aangepaste MEMS Gyro Chips MGZ Serie 0





Over het product

prestaties   MGZ332HC-P1 MGZ332HC-P5 MGZ318HC-A1 MGZ221HC-A4 MGZ330HC-O1 MGZ330HC-A1
Bereik Deg/s 400 400 400 400 400 100
Bandbreedte @ 3DB aangepast) Hz 90 180 200 200 300 50
Uitgangsnauwkeurigheid (digitale SPI) stukjes 24 24 24 24 24 24
Uitgangspercentage (ODR) (op maat) Hz 12K 12K 12K 12K 12K 12K
Vertraging (op maat) ms (3) < 1.5 < 1.5 < 1.5 < 1 < 6
Biasstabiliteit Deg/hr ((1o) < 0.05 < 0.05 < 0.1 < 0.5 < 0.1 < 0.02
Biasstabiliteit (1σ 10s) Deg/hr ((1o) < 0.5 < 0.5 < 1 < 5 < 1 < 0.1
Biasstabiliteit (1σ 1s) Deg/hr ((1o) < 1.5 < 1.5 (3) < 15 (3) < 0.3
Biasfout ten opzichte van temperatuur (1σ) Deg/hr ((1o) < 5 < 5 < 10 < 30 10 5
Temperatuurverschillen in de bias, gekalibreerd ((1σ) Deg/hr ((1o) < 0.5 < 0.5 < 1 < 10 < 1 < 0.5
Biasherhaalbaarheid Deg/hr ((1o) < 0.5 < 0.5 < 0.5 (3) < 0.3 < 0.1
Schaalfactor bij 25°C Lsb/graden/s 20000 20000 16000 16000 20000 80000
Herhaalbaarheid door schaalfactor (1σ) ppm (((1o) < 20 ppm < 20 ppm < 20 ppm < 20 ppm < 100 ppm < 100 ppm
Schaalfactor vs temperatuur (1σ) ppm (((1o) 100 ppm 100 ppm < 100 ppm < 100 ppm < 300 ppm < 300 ppm
Niet-lineariteit van de schaalfactor (1σ) ppm 100 ppm 100 ppm < 150 ppm < 150 ppm < 300 ppm < 300 ppm
Hoekige willekeurige wandeling ((ARW) °/√h < 0.025 < 0.025 < 0.05 < 0.25 < 0.05 < 0.005
Geluid (van piek tot piek) Deg/s < 0.15 < 0.3 < 0.35 < 0.4 < 0.25 < 0.015
Gevoeligheid van GValue °/uur/g < 1 < 1 < 1 (3) < 1 < 1
Vibratiecorrectiefout ((12gRMS,20-2000) °/uur/g ((rms) < 1 < 1 < 1 (3) < 1 < 1
Inrichtingstijd (geldige gegevens) s 750 m
Sensorresonantiefrequentie hz 10.5k-13.5k.
Omgevingsgeschiktheid
Schok (aangezet) 500 g, 1 min.
Schokweerstand (afkoppeling) 10000 g, 10 min.
Trillingen (aansluiting) 18 g rms (20 Hz tot 2 kHz)
Werktemperatuur -40°C----+85°C
Bergingstemperatuur -55°C----+125°C
Voerspanning 5 ± 0,25 V
Huidig verbruik 45ma



High Precision Fiber Optic Gyro Sensing voor aangepaste MEMS Gyro Chips MGZ Serie 1



Installatie

Om het beste ontwerp-effect te bereiken, is een MEMS-gyroscoop een zeer nauwkeurige testapparatuur.bij het installeren van het apparaat op het PCB-bord wordt aanbevolen de volgende aspecten te overwegen:Om de plaatsing van de sensor op het PCB te evalueren en te optimaliseren, wordt aanbevolen de volgende aspecten te overwegen en tijdens de ontwerpfase aanvullende hulpmiddelen te gebruiken:De thermische kantVoor mechanische spanningen: buigmeting en/of simulatie van eindige elementen; robuustheid tegen slag: nadat het PCB van de doeltoepassing op de aanbevolen wijze is gelast,een valproef wordt uitgevoerd. 2. It is recommended to maintain a reasonable distance between the mounting position of the sensor on the PCB and the key points described below (the exact value of "reasonable distance" depends on many customer-specific variables and must therefore be determined on a case-by-case basis): Het is niet aan te raden de sensor direct onder de knop of dicht bij de knop te plaatsen vanwege mechanische spanningen.Het wordt niet aanbevolen de sensor in de buurt van een zeer hete plek te plaatsen, zoals een controller of een grafische chip, omdat dit de PCB-plaat kan verwarmen en de temperatuur van de sensor kan verhogen.
