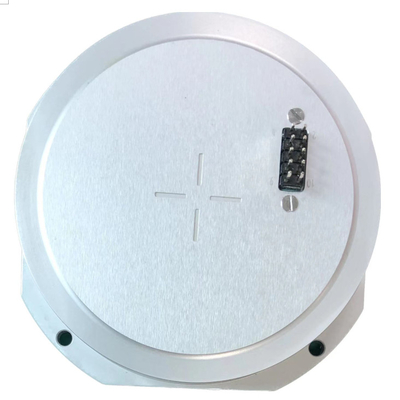

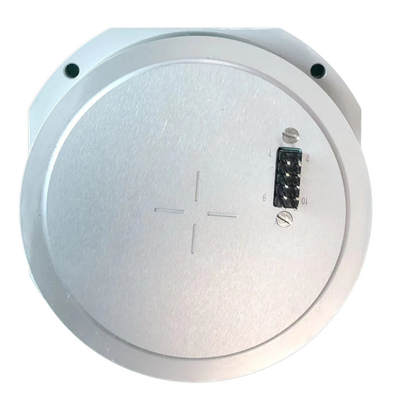

De Optische Gyroscoop van de hoge Prestatiesvezel, de Sensor Vg910Angular Rate Sensor van de Substituutgyroscoop

Merknaam:	Firepower
Modelnummer:	MFOG910
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	100/month

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Productnaam:

enige asgyroscoop

Meetbereik:

-250~+250º/s

Algemene afmetingen:

82×82×20mm

Schaalfactor:

7±0.5mvdeg/s

Voedingsspanning:

Willekeurige trillingen:

6.06g, 20~2000Hz

Verpakking Details:

sponge+box

Levering vermogen:

100/month

Markeren:

Enige As Hoekig Rate Sensor

Vezelgyroscoop Hoekig Rate Sensor

2000Hz vezel Optische Gyroscoop

Productbeschrijving

Van de de Vezelgyroscoop van de hoge Prestaties Lage Prijs de Vezelgyroscoop Hoekig Rate Sensor Substitute Gyro Sensor van Vg910

1 overzicht

Dit document specificeert de gebruiksvereisten en de methodes van de optische gyroscoop van de vg-910 enig-asvezel (die als product wordt bedoeld). De gyroscoop heeft twee Staten van digitaal en analoog. De gebruikers kunnen de gyroscoop met verschillende outputstaten volgens verschillende behoeften aanpassen.

2 productinleiding

2.1 principe

Dit product is een traagheids hoekige tariefsensor die op het optische Sagnac-effect wordt gebaseerd, dat wordt gebruikt om het hoekige tarief van de drager langs de gevoelige as van het product te meten.

2.2 functie

Voor de simulatiestaat, beantwoorden de functies aan het volgende:

1) De analoge gyroscoop van de staat: verstrek één kanaal van hoekige tarief analoge informatie (voltagesignaal).

2.3 gebied van toepassing

De producten zijn hoofdzakelijk geschikt voor traagheidsnavigatiesysteem, het plaatsen en richtlijnsysteem, houdingsmeetsysteem, servostabilisatiesysteem en andere toepassingen.

2.4 samenstelling

De belangrijkste onderdelen van het product zijn als volgt:

1) Een optische weg bestaat uit een lichtbron van SLD, een optische vezel aangaande, een geïntegreerde optische fasemodulator, een optische vezelkoppeling en een fotodetector;

2) De kring bestaat uit een lichtbron drijfkring en uit een opsporing en controleraad van de signaalkring;

3) Gyroscoop structurele delen.

3. Hoofd technische vereisten

3.1 functie

Analoge informatie van het output de hoekige tarief (voltagesignaal).

3.2 samenstelling

De belangrijkste onderdelen van het product zijn als volgt:

4) Een optische weg bestaat uit een lichtbron van SLD, een optische vezel aangaande, een geïntegreerde optische fasemodulator, een optische vezelkoppeling en een fotodetector;

5) De kring bestaat uit een lichtbron drijfkring en uit een opsporing en controleraad van de signaalkring;

3) Gyroscoop structurele delen.

3.3 overzicht en installatiedimensies

Algemene afmeting (mm): 82 × 82 × 20 (L × W × H);

Installatiedimensie (mm): (60,8 ± 0,1) × (60,8 ± 0,1) (L × W), Φ3.6mm × 4, zoals getoond.

De Optische Gyroscoop van de hoge Prestatiesvezel, de Sensor Vg910Angular Rate Sensor van de Substituutgyroscoop 0

3.5 belangrijke prestatiesparameters
Zie de belangrijkste prestatiesparameters van het product voor details.

Serienummer	Testpunt	Eenheid	Technische vereisten
1	Algemene afmetingen	mm	82×82×20
2	Schaalfactor	mv/°/s	7±0.5
3	Werkende temperatuur	℃	-40~+60
4	Het meten van waaier	°/s	-250~+250
5	Outputpolariteit	— —	Het positieve voltage met de wijzers van de klok mee van de omwentelingsoutput
6	Leveringsvoltage	v	+5
7	Willekeurige trilling	— —	6.06g, 20~2000Hz
