Geïntegreerd traagheidsnavigatiesysteem met gesloten lus op glasvezel Mobiele meting

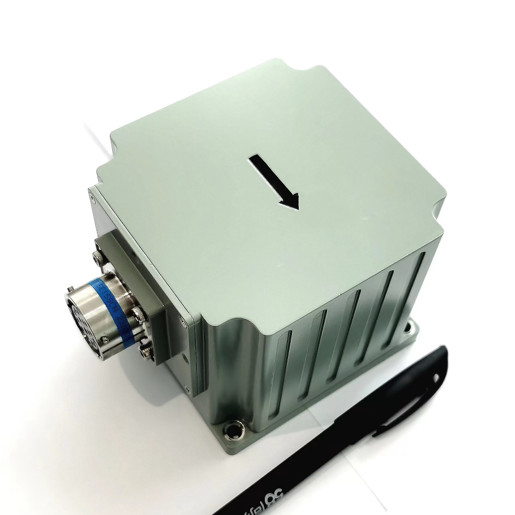

Name: Geïntegreerd traagheidsnavigatiesysteem met gesloten lus op glasvezel Mobiele meting
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI300F
Price: 5,000.00 USD
Availability: InStock

Merknaam:	Firepower
Modelnummer:	GI300F
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	500/month

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Certificering:

CE ROHS

Producten:

MIST INS

Nauwkeurigheid van koers:

0.1°

Houding nauwkeurigheid:

0,02° (RMS)

Gyroscoopwaaier:

±400°/sec

nul bias stabiliteit:

≤100 µg

Versnellingsmeterwaaier:

±20g

Verpakking Details:

sponge+carton

Levering vermogen:

500/month

Markeren:

Traagheidsnavigatiesysteem met gesloten lus

FOG INS Traagheidsnavigatiesysteem

Hoge precisie traagheidsnavigatiesysteem

Productbeschrijving

Geïntegreerd navigatiesysteem in gesloten lus met optische vezels

Het op glasvezel geïntegreerde navigatiesysteem GI300F-INS is gebaseerd op een gesloten glasvezel gyroscoop en een versnellingsmeter met een hoge kostprestatie,en wordt gerealiseerd door middel van multi-sensor fusie en navigatie berekening algoritme, die voldoet aan de vereisten voor nauwkeurige metingen van houdings-, koers- en positie-informatie in de toepassingsgebieden van mobiele metingsystemen met middelgrote en hoge precisie,middelgrote en grote UAV's, enz.

Project	Testomstandigheden	Indicatoren
Positioneringsnauwkeurigheid	Externe GNSS geldig, enkel punt	Beter dan externe satelliet positionering nauwkeurigheid
	Externe GNSS geldig, RTK	Beter dan externe satelliet positionering nauwkeurigheid
	Gezonde traagheid voor horizontale positie1	80m/5min ((CEP) 500m/10min ((CEP) 1.5nm/30min ((CEP)
	Vliegsnelheidscombinatie horisontale houding2	0.8nm/30min (CEP)
Precies van de koers	enkelvoudige antenne (RMS)	0.1°3
	Dual Antenna (RMS)	0.2 °/L (L = basislengte) (RMS)
	Koersbehoud (RMS)	0.2°/30min ((RMS),0.5°/h
	Self-north-seeking accuracy (RMS)	0.2 ° SecL, tweevoudige uitlijning gedurende 15 min 1.0 ° SecL, één positie uitlijning 5-10 min
Gevoel nauwkeurigheid	GNSS is geldig	0.02° ((RMS)
Gevoel nauwkeurigheid	Houding van de houding (GNSS-falen)	0.2°/30min ((RMS),0.5°/h ((RMS)
Snelheidsnauwkeurigheid	GNSS geldig, enkel punt L1/L2	0.1m/s ((RMS)
Gyroscoop	Meetbereik	± 400°/s
Gyroscoop	Stabiliteit van nul bias	≤ 0,3°/h
Accelerometer	Meetbereik	± 20 g
Accelerometer	Stabiliteit van nul bias	≤ 100 μg
Fysieke afmetingen en elektrische kenmerken	Spanning	9-36V gelijkstroom
	Energieverbruik	≤ 12 W (steady state)
	Interface	2-kanaals RS232, 1-kanaals RS422, 1-kanaals PPS (LVTTL/422-niveau)
	Grootte	92.0 mm × 92,0 mm × 81,0 mm (L, W, H)
	Gewicht	≤ 1,2 kg
Omgevingskenmerken	Werktemperatuur	-40°C~+60°C
	Bergingstemperatuur	-45°C~+70°C
	Vibratie	5 ~ 2000Hz, 6,06 G (met schokdemper)
	Gevolgen	30 g, 11 ms (met schok)
	Levensduur	> 15 jaar
	Continu werktijd	> 24 uur
Hoogtegrens ≤ 5000 m
snelheidsbeperking ≤ 500 m/s
Opmerking: De uitlijning is geldig; Voor gebruik in de lucht is er een draaimanovering voorafgaand aan de snelheidscombinatie, waarbij bij de test de vliegsnelheid van 150 km/h als voorbeeld wordt genomen; De omstandigheden aan boord moeten mobiel zijn.

Grootte:

Geïntegreerd traagheidsnavigatiesysteem met gesloten lus op glasvezel Mobiele meting 0
